Sensores de flujo

Flow Check Universal W

Diseñado para aplicaciones de aire húmedo y alta temperatura, el Flow Check Universal W garantiza una medición precisa del caudal, la temperatura y la presión inmediatamente después del compresor. Con un tiempo de respuesta rápido (t90 = 2 s) y una resistencia a temperaturas de hasta 120 °C, proporciona una supervisión fiable incluso en condiciones exigentes.

¡Contéctenos ya para obtener un presupuesto!

Medición fiable del aire húmedo

Monitorización precisa en condiciones exigentes

El Flow Check Universal W está diseñado para medir el aire comprimido húmedo inmediatamente después del compresor, lo que garantiza lecturas precisas de caudal, temperatura y presión incluso en entornos de alta humedad.

Resistencia a altas temperaturas

Rendimiento hasta 120 °C

Construido para soportar condiciones extremas, este sensor de caudal funciona de forma fiable a temperaturas de hasta 120 °C, lo que lo hace ideal para sistemas de aire caliente y cargado de humedad en los que los sensores estándar pueden fallar.

Integración rápida y flexible

Respuesta rápida e instalación sencilla

Con un tiempo de respuesta rápido de t90=2s, proporciona datos en tiempo real para una supervisión eficiente. La instalación es rápida y segura, incluso bajo presión, a través de una válvula de bola de 1/2", lo que garantiza una integración perfecta en sistemas de aire comprimido.

Sensores de caudal Flow Check Universal W

La medición del aire comprimido justo después del compresor presenta retos: altas temperaturas, humedad y caudales fluctuantes. El Flow Check Universal W está diseñado para manejar estas condiciones, proporcionando una imagen clara y precisa del uso de aire de su sistema, incluso en entornos exigentes.


Con tiempos de respuesta rápidos, ayuda a las empresas a realizar un seguimiento del flujo de aire, la temperatura y la presión en tiempo real, lo que facilita la optimización de la eficiencia, la detección de ineficiencias y la mejora del rendimiento del sistema. Diseñado para una instalación sencilla, se integra a la perfección en las configuraciones existentes, ofreciendo una forma práctica y fiable de supervisar el uso de aire comprimido en industrias donde la precisión es importante.

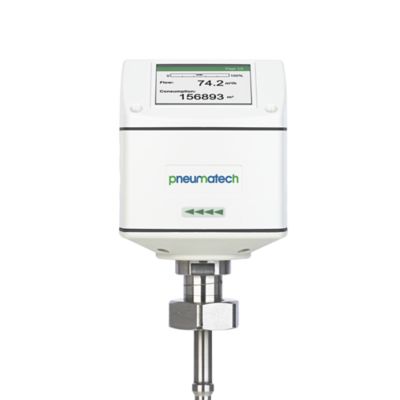

Flow Check Univesal W zoom white

Maximización de la eficiencia con sensores de flujo

Los sensores de flujo desempeñan un papel vital en la medición del consumo de aire comprimido y gas, ayudando a las empresas a realizar un seguimiento del uso, mejorar la eficiencia y reducir el desperdicio de energía. Al proporcionar datos en tiempo real sobre el flujo de aire, la temperatura y la presión, facilitan la detección de ineficiencias y el mantenimiento de un sistema bien optimizado. El Flow Check Universal W va un paso más allá, ofreciendo mediciones fiables en entornos de aire húmedo y altas temperaturas de hasta 120 °C. Diseñado para aplicaciones exigentes como la supervisión de la capacidad del compresor y las evaluaciones de la eficiencia del sistema, garantiza datos precisos, incluso en condiciones difíciles.

Descubra las características clave del Flow Check Universal W

El Flow Check Universal W está diseñado para una monitorización precisa del caudal en entornos húmedos de aire comprimido y alta temperatura de hasta 120 °C. Cuenta con una pantalla integrada para obtener lecturas en tiempo real del caudal, el consumo total, la temperatura y la presión. Con un tiempo de respuesta rápido de 2 segundos, ofrece información inmediata para una supervisión eficiente del sistema. La instalación es rápida y segura, incluso bajo presión, a través de una válvula de bola de 1/2", y se integra a la perfección con sistemas de monitorización que utilizan Modbus/RTU y TCP, salida analógica de 4-20 mA.

Reliable tools to track performance, improve efficiency, and reduce costs

Protecting your compressed air system while ensuring precise performance has never been easier. High-quality measurement equipment provides accurate monitoring of critical parameters, helping you optimise efficiency, maintain reliability, and prevent costly issues. Engineered for durability and seamless integration, these solutions empower you to make informed decisions and keep your operations running at peak performance. Contact us today to explore how upgrading your measurement equipment can enhance your system's capabilities and operational success.

Contact our measurement equipment experts

Información de carácter general

Datos técnicos de Flow Check Universal W

Medio medido

Aire, gases no agresivos

Precisión
(m.v.: de valor medido / f.s.: de fondo de escala)

± 1,5% of m.v. ± 0,3% of f.s.

Principio de medición

Presión diferencial
Relación de reducción 40:1

Tiempos de respuesta

t 90: 2 s

Temperatura del medio

-20 °…+120°C

Presión de trabajo

0 a 1,6 MPa

Temperatura ambiente

0 ... +50°C

-10 ... +40 °C PoE

Conexión roscada

G 3/4″, ISO 228

Alimentación eléctrica

máx. 30 V CC, 200 mA

Salida de señal

Modbus/RTU, Modbus/TCP, 4…20 mA, pulsos

Folleto del producto Flow Check Universal W

Descargar

Filename
Pneumatech_Flow_Check_Universal_W_Leaflet_ENG_6999901210_LR.pdf
Tamaño
2 MB
Formato
pdf
Descargar

  • Tecnología de medición con tubo de Pitot
    - Cubre un amplio rango de medición con alta precisión
    - Medición precisa del caudal a caudales bajos, con una velocidad de corte mínima de 5 m/s
    - Adecuado para aplicaciones de alta temperatura de hasta 120 ◦C
  • Instalación bajo presión
  • La función de totalizador calcula el consumo
  • Pantalla integrada para lectura en directo y consumo total
  • Diferentes opciones de salida
    - Salida de 4...20 mA para lecturas de caudal reales
    - Modbus/RTU para lectura digital
    - Modbus/TCP con compatibilidad PoE para conectar medidores a la red local y alimentarlos a través de Ethernet
  • Adecuado para diámetros de tubo DN32 y superiores
  • Tipos de instalación:
    - Instalación central: para tuberías <DN250
    - Profundidad de inserción de instalación de 100 mm: para tuberías >DN250
  • Posibilidad de cambiar la configuración a través de la pantalla o de forma remota a través de la aplicación
  • Medición de diferentes gases de proceso, incluidos N2, CO2, O2 y otros gases industriales

Mejore su flujo de trabajo con nuestra aplicación móvil

Disfrute de una gestión de sensores más rápida, sencilla y precisa, directamente desde su dispositivo móvil. La aplicación de servicio S4C-FS permite a los técnicos de servicio ver instantáneamente los datos del sensor en tiempo real, como el flujo, la velocidad, la presión y la temperatura, a la vez que proporciona un control total para ajustar los ajustes críticos, incluidas las unidades, las condiciones de referencia, los contadores y las salidas. Con una fiable conectividad Bluetooth de baja energía (BLE), puede configurar los sensores sin esfuerzo y aumentar su eficiencia en el trabajo. Descargue la aplicación hoy mismo y eleve su flujo de trabajo de servicio al siguiente nivel.

Android IOS

Software de configuración y análisis

El software de configuración de Pneumatech permite una configuración rápida e intuitiva de nuestros sensores. Descargue la última versión para configurar, ajustar y supervisar fácilmente los parámetros de su dispositivo.

Software de configuración de Pneumatech

Descargar

Filename
Pneumatech configuration software.exe
Tamaño
112 MB
Formato
exe
Descargar

El software de análisis de Pneumatech le permite visualizar, revisar y analizar fácilmente los datos recopilados de los sensores instalados. Descargue el software para obtener información sobre el rendimiento del sistema y optimizar sus procesos de aire comprimido.

Software de análisis Pneumatech

Descargar

Filename
Pneumatech Analysis software.exe
Tamaño
126 MB
Formato
exe
Descargar
