Suivi de précision
Surveillance précise de l'alimentation

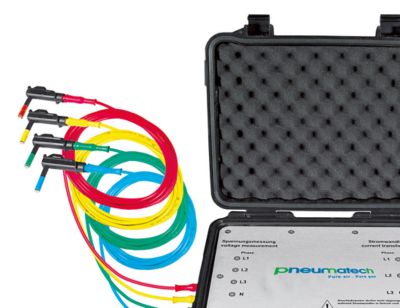

Le PMH PM 600 fournit des relevés précis de la tension, du courant et de la puissance, permettant aux utilisateurs de suivre les mesures essentielles des performances et d'optimiser l'efficacité énergétique.
Compatibilité facilitée
Intégration transparente du système
Conçu pour s'intégrer aux unités Checkbox M 1-5 et M6 de Pneumatech, il garantit une transmission fluide des données et une compatibilité avec les systèmes existants.
Utilisation conviviale
Sécurité et commodité
Equipé pinces ampèremétrique et de transformateurs de courant, le PMH PM 600 permet des mesures sécurisées et efficaces pendant le fonctionnement du système.
Caractéristiques générales :
Données techniques PMH PM 600 |
|
---|---|
Paramètres |
Tension (Volt) courant (Ampères) COS phi puissance active (kW) puissance apparente (kVA) puissance réactive (kVAR) énergie active (kWh) fréquence d'alimentation (Hz) tous les paramètres sont transférés numériquement vers l'enregistreur Check Box M6/Check Box M1-M5 |
Mesure de courant de précision |
Valeurs limites des écarts de courant. Déphasage selon IEC 60044-1. Écart de courant en % pour le courant assigné 120 % - 1 100 % - 1 5 % - 3 |
Précision de l'énergie active |
IEC 62053-21 classe 1 |
Connexions du capteur |
3 transformateurs de courant (L1,L2,L3,N) 4 x mesure de tension (L1,L2,L3,N) |
Interface |
RS 485 (Protocole Modbus) |
Etendue de mesure |
Mesure de tension max Mesure de courant de 400 volts max 100 A ou 600 A |
Taille des transformateurs de courant |
100 A / 1 A (câble 24 mm max.) 600 A / 1 A (câble 36 mm max.) |
Dimensions |
270 x 225 x 156 mm (L x P x H) |
Température de fonctionnement |
- 10 à +40°C. |
Alimentation électrique |
230 VCA (L1-N nécessaire) |
- Boucle ampèremétrique pour la mesure de la tension pendant le fonctionnement
- Les transformateurs de courant articulés englobent les conducteurs des phases L1, L2, L3. Cette opération peut également être effectuée pendant le fonctionnement
- Toutes les données mesurées sont transférées numériquement (Modbus) vers l'enregistreur Check Box M6 /Check Box M1-M5 et peuvent y être enregistrées
- Le transformateur de courant peut être ouvert
