Diagramskrivare

Kryssruta M 1-5

Checkbox M 1-5 mobila inspelare övervakar kompressorstationsdata och ansluter till digitala givare och givare från tredje part via Modbus RS 485 eller analoga ingångar. De är kompakta och tillförlitliga och stödjer dataspårning och systemoptimering.

Kontakta oss för en offert!

Användarvänlig

Användarvänlig drift

Den intuitiva 3,5-tums färgpekskärmen på Checkbox M 1-5 säkerställer enkel inställning och navigering, medan det uppladdningsbara litiumjonbatteriet stöder upp till 8 timmars kontinuerlig användning för bekväm, bärbar övervakning.

Flexibel integrering

Omfattande inmatningsalternativ

Checkbox M mobil diagramskrivare ansluter enkelt upp till 4 digitala eller analoga sensorer, inklusive enheter från tredje part, vilket säkerställer kompatibilitet mellan olika system och applikationer.

Dataanalys

Djupgående prestandainsikter

Med ett stort minne och USB-kompatibilitet kan den lagra upp till 100 miljoner värden för detaljerade utvärderingar. I kombination med programvaran PMH Basic ger den insikter om energikostnader, effektivitet och flödesövervakning för exakt optimering.

Kryssruta M 1-5 Mobila registreringsenheter

Checkbox M 1-5 mobila inspelare erbjuder ett praktiskt sätt att övervaka och analysera kompressorstationens prestanda i realtid. Genom att spåra nyckelparametrar som energiförbrukning, flödeshastigheter och effektivitet ger de värdefulla insikter för att optimera driften och förhindra problem.


Med möjligheten att ansluta flera sensorer och lagra omfattande data stöder Checkbox M 1-5 detaljerad analys och långsiktig systemövervakning. Tillsammans med programvaran PMH Basic ger den användbara insikter om energikostnader och effektivitet, vilket hjälper företag att förbättra prestandan och minska kostnaderna i en kompakt, portabel design.

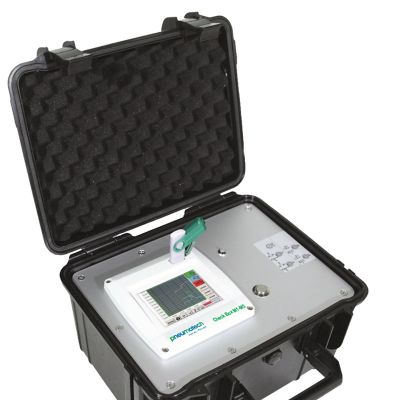

Checkbox M 1-5 mobile chart recorders zoom view

Förståelse för diagramskrivare: Nyckeln till att optimera systemets prestanda

Diagramskrivare är verktyg för övervakning och registrering av systemprestanda och används ofta i tryckluftssystem för att spåra viktiga parametrar som energiförbrukning, flödeshastigheter och trycknivåer. Genom att kontinuerligt logga data ger de värdefulla insikter om systemets effektivitet, hjälper användarna att identifiera ineffektivitet, optimera driften och förhindra kostsamma driftstopp. Moderna diagramskrivare, som Checkbox M 1-5 mobila serie, tar denna kapacitet ytterligare med avancerade funktioner som digital och analog sensorkompatibilitet, dataspårning i realtid och långtidslagring. Checkbox M 1-5 är kompakt och portabel och möjliggör exakt övervakning i olika tillämpningar, vilket gör den till ett oumbärligt verktyg för att säkerställa tillförlitlig och effektiv systemprestanda.

Upptäck de viktigaste funktionerna hos Checkbox M 1-5

Checkbox M 1-5 erbjuder avancerade funktioner för exakt övervakning och analys av tryckluftssystem. Den 3,5-tums färgpekskärmen säkerställer intuitiv användning, medan ett uppladdningsbart litiumjonbatteri ger upp till 8 timmars bärbar användning. Den har stöd för upp till fyra digitala och analoga givare och ansluts sömlöst till flödesmätare, daggpunktsgivare, effektmätare och enheter från tredje part. Med lagring av upp till 100 miljoner mätvärden och USB-dataåtkomst förenklar Checkbox M 1-5 långtidsövervakning. I kombination med programvaran PMH Basic ger den insikter som energikostnader, effektivitetsmått och flödesanalys, vilket gör den till en mångsidig och tillförlitlig lösning för olika tillämpningar.

Tillförlitliga verktyg för att spåra prestanda, förbättra effektiviteten och minska kostnaderna

Det har aldrig varit enklare att skydda tryckluftssystemet och samtidigt säkerställa exakt prestanda. Högkvalitativ mätutrustning ger noggrann övervakning av kritiska parametrar, vilket hjälper dig att optimera effektiviteten, upprätthålla tillförlitligheten och förhindra kostsamma problem. Dessa lösningar är konstruerade för hållbarhet och sömlös integration och gör det möjligt för dig att fatta välgrundade beslut och hålla din verksamhet igång med topprestanda. Kontakta oss idag för att ta reda på hur en uppgradering av din mätutrustning kan förbättra ditt systems kapacitet och driftsframgång.

Kontakta våra mätutrustningsexperter

Allmänna specifikationer

Tekniska data Kryssruta M 1-5

Dimensioner

270 x 225 x 156 mm (W x H x D)

Vikt

2,2 kg

Ingångar

 M1: 2 x digital
M2: 4 x digital
M3: 2 x digital + 2 x analog
M4: 2 x analog
M5: 4 x analog

Gränssnitt

USB (standard), Ethernet (tillval)

Eltillförsel

Interna uppladdningsbara litiumjonbatterier, ca 8 timmars kontinuerlig drift, 4 timmars laddningstid

Integrerad dataloggning

100 miljoner mätvärden start-/stopptid, mäthastighet fritt inställbar

2 extra sensoringångar

För anslutning av tryckgivare, temperaturgivare, tångamperemätare, externa givare med 4-20 mA 0 till 10 V, Pt100, Pt1000

  • Enkel användning via 3,5"-färgdisplay med pekskärm Internt uppladdningsbart litiumjonbatteri – cirka 8 timmars kontinuerlig drift

Mångsidigt:

  • Upp till 4 givare/mätare kan anslutas, inklusive givare/räknare från tredje part inkl. Eltillförsel

Tillförlitlig:

  • Sparar alla uppmätta värden på ett minneskort. Enkel avläsning via USB-minne

Intelligent energianalys:

  • Daglig/veckovis/månadsvis utvärdering av matematiska funktioner för interna beräkningar i kombination med programvaran PMH Basic, t.ex. typiska nyckeltal för ett tryckluftssystem
    Kostnader i € per genererad m³ luft
    KWh/m³ genererad luft
    Flöde av enskilda rader inklusive summering
    Integrerad datalogger för 100 miljoner mätvärden

  • Flödessensorer
  • Daggpunktsgivare
  • Tryckgivare
  • Temperaturgivare
  • Tångamperemätare
  • Ström-/effektiveffektmätare
