Hogedruk-stikstofglijders

PPNG 1-12 HE

De PPNG skid HE is het alles-in-één, plug-and-play stikstofgeneratiesysteem dat ideaal is voor lasersnijden.

Betrouwbare stikstoftoevoer

Alles-in-één stikstof

De PPNG 1-12 Skid HE levert ter plaatse stikstof met een zuiverheid tot 99,999%, met automatische druk- en zuiverheidsregeling. Zirkoniumsensoren garanderen nauwkeurigheid, terwijl het op een slede gemonteerde ontwerp met vorkheftrucksleuven het verplaatsen en installeren in elke industriële omgeving vergemakkelijkt.

Energiebesparing

Efficiëntie bij elke belasting

Door een combinatie van een VSD-compressor, geïntegreerde droger en PPNG HE-generator is de PPNG 1-12 Skid HE tot 30% efficiënter dan traditionele systemen. Een booster van 40 of 300 bar met de juiste afmetingen optimaliseert het energieverbruik verder en helpt de bedrijfskosten te verlagen.

Ingebouwde bescherming

Gegarandeerde filtratie en veiligheid

Meerdere filterlagen en beschermende functies zorgen voor een schone stikstofuitvoer en betrouwbare systeemprestaties. Elk zorgvuldig getest onderdeel is ontworpen om samen te werken, wat zorgt voor duurzaamheid op de lange termijn en een probleemloze werking.

PPNG 1-12 hogedruk stikstof Skids HE

De PPNG skid HE is een compleet, zeer efficiënt stikstofopwekkingssysteem, dat volledige controle en kostenbesparingen biedt.


Het compacte frame bevat een VSD-compressor, een hogedrukbooster, een hoogwaardige PSA-stikstofgenerator en alle benodigde opslag- en behandelingscomponenten. Hij is gebouwd voor een kant-en-klare opstelling en heeft slechts één stroomvoorziening en stikstofaansluiting nodig. Hij kan ook de persluchtbehoeften ondersteunen.


Verkrijgbaar in 40 bar voor piek/on-demand stikstof of 300 bar met cilinderopslag, verkrijgbaar in verschillende maten met accessoires om aan uw behoeften te voldoen. Met ingebouwde efficiëntie verlaagt het de energiekosten met 30% in vergelijking met andere stikstofopwekkingspakketten.

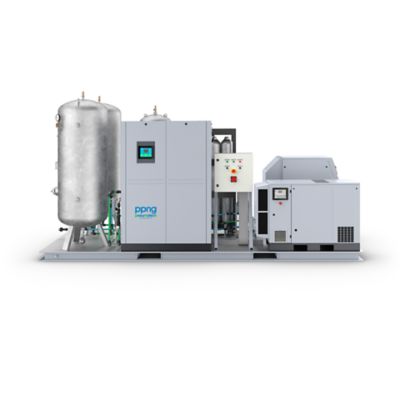

PPNG 1-12 high pressure nitrogen skid HE front view

PSA-technologie (Pressure Swing Adsorption)

De PPNG 1-12 Skid HE integreert de geavanceerde PSA-technologie (Pressure Swing Adsorption) in een compacte skid-oplossing om stikstof met een hoge zuiverheid en een uitstekende efficiëntie te leveren. Deze technologie scheidt stikstof van andere atmosferische gassen op basis van adsorptie-eigenschappen onder wisselende druk. Lucht wordt door vaten geleid die gevuld zijn met moleculaire koolstofzeven (CMS), die selectief zuurstof en verontreinigingen opvangen, waardoor zuivere stikstof door kan stromen. Door af te wisselen tussen hoge en lage drukken, wordt het CMS geregenereerd, waardoor een betrouwbare en consistente stikstoftoevoer wordt gegarandeerd.

Belangrijkste kenmerken

Compressor met variabel toerental en geïntegreerde koeldroger

De PPNG 1-12 Skid HE is uitgerust met een compressor met variabel toerental en een geïntegreerde koeldroger, die is ontworpen om door automatische motortoerentalaanpassingen nauw aan te sluiten op het luchtverbruik. Dit systeem maakt gebruik van een direct aangedreven transmissie voor uitzonderlijke energiezuinigheid en betrouwbaarheid. De verbeterde geluidsisolatie zorgt voor een zeer stille werking, terwijl het compacte ontwerp profiteert van de geïntegreerde koeldroger, waardoor het systeem zowel ruimtebesparend als zeer effectief is.

PPNG 1-12 skid HE VSD compressor hero view

Belangrijkste kenmerken

4-traps filterlijn voor gegarandeerde zuiverheid en betrouwbaarheid

De PPNG 1-12 SKID HE is uitgerust met een 4-traps filtertrein voor gegarandeerde zuiverheid en betrouwbaarheid. Dit filtersysteem omvat universeel en hoogrendement coalescentiefilters, een actieve-kooltoren en een hoogrendement-deeltjesfilter. Samen leveren deze componenten een luchtkwaliteit van klasse 1:4:1, volgens de ISO 8573-1:2010 normen, aan de inlaat van de stikstofgenerator, voor optimale prestaties en een consistent hoge stikstofzuiverheid.

PPNG 1-12 skid HE 4-stage filtration zoomed view

Belangrijkste kenmerken

Purelogische regeling en bewaking

De Purelogic-regelaar zorgt voor intelligente, zelfbeschermende bewaking van de toevoerluchtkwaliteit om optimale systeemprestaties te handhaven. Het biedt een nauwkeurige regeling van de stikstofstroom, zuiverheid en druk, waardoor een betrouwbare en consistente output wordt gegarandeerd. Bovendien maakt de ingebouwde PLC-functionaliteit slimme energieplanning mogelijk, waardoor het systeem kan werken tijdens perioden met lage elektriciteitstarieven of wanneer er overtollige zonne-energie beschikbaar is. Met de optionele 24/7 ICONS-bewaking op afstand kunnen gebruikers ook de prestaties op afstand volgen en beheren, waardoor ze volledige zichtbaarheid en controle krijgen over de systeemefficiëntie en het energieverbruik.

PPNG 1-12 skid HE Purelogic controller zoom

Ontdek de voordelen van stikstofproductie op locatie

Overweegt u om over te stappen van het kopen van stikstof in flessen naar het produceren van stikstof op locatie? De keuze is voor de hand liggend, dat moet u zeker doen! stikstofproductie op locatie biedt tal van voordelen, waaronder lagere kosten, nauwkeurige zuiverheidscontrole, lagere transportemissies, verbeterde veiligheid en het wegnemen van logistieke uitdagingen. In elk opzicht blijkt stikstofproductie op locatie de meest effectieve en efficiënte oplossing te zijn. Neem contact op met onze experts om meer te weten te komen over hoe deze transitie uw activiteiten kan helpen.

Algemene specificaties:

Stikstofzuiverheid haalbaar (%)

99,999

Beschikbare uitlaatdrukken (barg)

40 & 300

Omgevingstemperatuurbereik (°C)

5 - 50



Model:

Nominale stikstofcapaciteit (Nm3/u)

99,95%

99,99%

99,999%

PPNG skid 1 HE

8,9

6,6

4,1

PPNG skid 2 HE

14,0

10,4

6,3

PPNG skid 3 HE

21,6

20,6

13,6

PPNG skid 4 HE

31,5

30,3

20,4

PPNG skid 5 HE

36,9

36,9

27,2

PPNG skid 6 HE

73,8

73,8

49,7

PPNG skid 7 HE

9,9

7,3

4,5

PPNG skid 8 HE

14,9

11,1

6,9

PPNG skid 9 HE

24,0

22,9

15,1

PPNG skid 10 HE

36,0

32,9

22,4

PPNG skid 11 HE

38,0

38,0

29,0

PPNG skid 12 HE

80,4

80,4

55,2

PPNG 1-12 skid HE productbrochure

Downloaden

Filename
Pneumatech_PPNG_1-12_skid_HE_Sales_Leaflet_ENG_6999900640_LR.pdf
Size
350 KB
Format
pdf
Downloaden

  • Alles-in-één oplossing met alle componenten ingebouwd en aan elkaar gekoppeld
  • Eén voeding voor de complete skid
  • 30% efficiënter dan andere stikstofpakketten met hoge druk
  • Alle componenten zijn gebouwd en getest om optimaal samen te werken
  • 40-bar en 300-bar versie in verschillende maten en met een breed scala aan opties
  • Frequentiegeregelde compressor levert een energiebesparing in twee cijfers en emissiereducties
  • booster met een capaciteit van 40 of 300 bar om het energieverbruik tot een minimum te beperken
  • Hoogefficiënte PSA-generator met een zuiverheidsgraad tot 99,999%
  • Er is standaard extra filtratie ingebouwd om kritieke stikstoftoepassingen te beschermen
  • Optimale controle, bewaking en connectiviteit dankzij Purelogic touch controller
  • Sleuven voor vorkheftrucks voor eenvoudig tillen en verplaatsen

  • Zuiverheidsbereik: 99,95% tot 99,999%*
  • Beschikbare uitlaatdrukken: 40 barg en 300 barg**
  • Omgevingstemperatuurbereik: 5-50°C/41-122°F***
  • Voeding: 400/3/50 (460/3/60 op aanvraag verkrijgbaar)

    * Lagere zuiverheden op aanvraag verkrijgbaar
    ** Verschillende drukken op aanvraag verkrijgbaar
    *** Voor toepassingen boven 35 °C moet een overgedimensioneerde koudedroger worden gekozen

  • Regel de opgeslagen stikstofdruk tot de vereiste toepassingsdruk.
  • Laat stikstof en zuurstof mengen voor toepassingen met gemengd gas.
  • Externe zuurstofmonitor
    Meet het zuurstofniveau in een ruimte om de veiligheid te waarborgen.
  • Extra opslag
    K6 – 6 x 50L cilinders tot 300 Barg, maximaal 90 Nm3 volume
    K12 – 12 x 50L cilinders tot 300 Barg, maximaal 180 Nm3 volume
    K16 – 16 x 50L cilinders tot 300 Barg, maximaal 240 Nm3 volume
  • De eenheid wordt standaard geleverd met een aansluiting voor een optionele extra grote koeldroger die eenvoudig kan worden aangesloten voor een betrouwbare werking bij temperaturen hoger dan 35 °C/95 °F.
