Hassas izleme
Doğru akış ölçümü
Dişli Akış Kontrolü, basınçlı hava ve gaz akış hızlarının hassas, gerçek zamanlı ölçümlerini sağlayarak sistem performansının optimize edilmesine yardımcı olur.
Kullanıcı dostu
Kolay kurulum ve kullanım

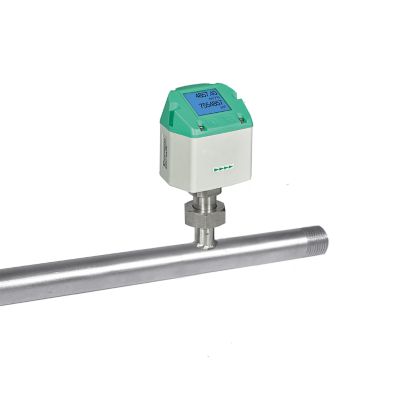

İş parçacığının sıralı tasarımı ve döndürülebilir ekranı ile Akış Kontrolü, çeşitli boru hattı kurulumlarında hızlı kurulum ve önemli verilere kolay erişim sağlar.
Akıllı Bağlantı
Sorunsuz sistem entegrasyonu
Modbus RTU ve Ethernet gibi dijital arayüzlerle, daha kolay izleme ve analiz için enerji yönetim sistemlerine sorunsuz bir şekilde entegre olur.
Genel özellikler:
Teknik veri Akış Kontrolü |
|
|---|---|
Parametreler |
Basınçlı havada m³/sa, l/dak (1000 mbar, 20°C) veya gazlar için Nm³/sa, NL/dak (1013 mbar, 0°C) |
Göstergedeki tuşlarla ayarlanabilen birimler |
m³/sa, m³/dak, l/dak, l/sn, ft/dak, cfm, m/sn, kg/sa, kg /dak, g/sn, lb/dak, lb/sa |
Sensör |
Termal kütle akış sensörü |
Ölçüm ortamı |
Hava, gazlar |
Gaz tipleri PMH servis yazılımı veya PMH veri kaydedicisi üzerinden ayarlanabilir |
Hava, nitrojen, argon, helyum, CO2, oksijen, vakum |
Hassasiyet |
m.v.'nin ±%1.5 0.3'i f.s.'nin ±%0.3'i talep üzerine m.v.'nin ±%1.0'i f.s. |
Çalışma sıcaklığı |
-30 - 80 °C |
Çalışma basıncı: |
PN 40 için isteğe bağlı -1 - 16 bar |
Dijital çıkış |
RS 485 arabirimi (Modbus-RTU), isteğe bağlı: Ethernet Arabirim PoE), M-Bus |
Analog çıkış |
M³/sa, örn. L/dak için 4-20 mA |
Sinyal çıkışı |
m³ veya litre başına galvanik yalıtılmış 1 sinyal. Sinyal değeri ekranda ayarlanabilir. Alternatif olarak, sinyal çıkışı alarm rölesi olarak kullanılabilir |
Besleme |
18-36 VDC, 5 W |
Yük |
< 500 Ω |
Muhafaza |
Polikarbonat (IP 65) |
Ölçüm bölümü |
Paslanmaz çelik, 1.4301 veya 1.4571 |
İşlem bağlantısı |
R 1/4" - R 2" (BSP İngiliz Standardı Borulama) veya 1/2" - 2" NPT diş |
Montaj konumu |
Herhangi bir |
- Modbus RTU, Ethernet (PoE) ve M-Bus gibi dijital arayüzler , enerji yönetim sistemleri, bina yönetim sistemleri, SPS gibi üst düzey sistemlere bağlantı sağlar
- Kolay ve uygun maliyetli kurulum
- Ekrandaki tuşlar aracılığıyla serbestçe seçilebilen birimler m³/sa, m³/dak, l/dak, l/s, kg/sa, kg/dak, kg/sn, cfm
- 1.999.999.999 m³'e kadar basınçlı hava sayacı. Tuş takımı ile "sıfırlanabilir"
- Analog çıkış 4-20 mA, darbe çıkışı (galvanik olarak ayrılmış)
- Düşük ölçüm aralığında da yüksek ölçüm doğruluğu (sızıntı ölçümü için ideal)
- İhmal edilebilir düzeyde az basınç kaybı
- Kalorimetrik ölçüm prensibi, ek basınç ve sıcaklık ölçümü gerekmez, mekanik olarak hareket ettirilmiş parça yoktur
- Kapsamlı tanılama işlevleri ekranda okunabilir veya Modbus-RTU üzerinden uzaktan erişim yoluyla örneğin Maks./Min. Değerleri °C, kalibrasyon döngüsü, hata kodları, seri numarası gibi okunabilir. Tüm parametreler Modbus üzerinden okunabilir ve değiştirilebilir
